本文主要分析内置功率调制器的高压驱动器芯片。目的是能够减少MOS管的损耗。
下面主要从五个方面分析MOS管持续燃烧的原因，并给出合理的处理方法。 1，芯片加热此内容主要适用于具有内置功率调制器的高压驱动器芯片。
如果芯片消耗的电流为2mA，并且向芯片施加300V的电压，则芯片的功耗为0.6W，这当然会导致芯片发热。驱动芯片的最大电流来自于驱动功率MOS管的消耗。
简单的计算公式为I = cvf（考虑到充电的电阻效益，实际I = 2cvf，其中c是功率MOS管的cgs电容，v是功率管导通。因此，为了降低功率芯片的功耗，我们必须找到降低c，v和f的方法。
如果c，v和f不能更改，那么请找到一种方法，将芯片的功耗除以芯片外的器件，并注意不要引入额外的功耗为了简化起见，请考虑更好的散热.2。功率管发热关于这个问题，我在电源论坛上看到有人发帖，功率管的功耗分为两个零件，开关损耗和传导损耗应该注意的是，在大多数情况下，尤其是对于LED电源驱动应用，开关损耗远大于传导损耗，而开关损耗与功率管的cgd和cgs有关。
驱动能力和操作芯片的频率，因此可以从以下几个方面解决功率管的发热问题：A.您不能单方面基于导通电阻来选择MOS功率管，因为内部电阻越小，功率因数越大cgs和cgd的电容。例如，1N60的cgs约为250pF，2N60。
5N60的cgs约为350pF，5N60的cgs约为1200pF。差异太大。
选择功率管时，就足够了。 B.剩下的就是频率和芯片驱动能力。
这里只说说频率的影响。频率它也与传导损耗成正比，因此，在功率管发热时，必须首先考虑是否将频率选择得有点高。
找到降低频率的方法！但是请注意，当降低频率时，为了获得相同的负载容量，峰值电流It必须变大或电感变大，这可能导致电感进入饱和区域。如果电感器的饱和电流足够大，则可以考虑将CCM（连续电流模式）更改为DCM（不连续电流模式），因此需要增加一个负载电容器。
3.降低工作频率也是用户调试过程中的普遍现象。频率降低主要由两个方面引起。
输入电压与负载电压之比小，系统干扰大。对于前者，请注意不要将负载电压设置得太高，尽管负载电压很高，但效率会更高。
对于后者，您可以尝试以下方面：a，将最小电流设置为一个较低的点； b，清洁接线，特别是感应关键路径； c，选择较小的电感或使用闭合的磁路电感； d，加RC低通滤波器，这个效果有点差，C的一致性不好，偏差有点大，但是对于照明来说就足够了。在任何情况下，降低频率都没有好处，只有缺点，因此必须解决。
4.电感器或变压器的选择最后谈到了关键点。我还没有开始，所以我只能谈论饱和的影响。
许多用户回答说，对于相同的驱动电路，用a产生的电感器没有问题，但是用b产生的电感器电流变小。在这种情况下，您必须查看电感电流波形。

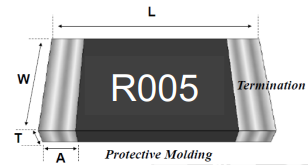

一些工程师没有注意到这种现象，直接调节感测电阻或工作频率以达到所需的电流，这样做可能会严重影响LED的使用寿命。因此，在设计之前，必须进行合理的计算。
如果理论上计算出的参数与调试参数相差甚远，请考虑是否降低了频率以及变压器是否饱和。当变压器饱和时，L将变小，导致由传输延迟引起的峰值电流增量急剧增加，LED的峰值电流也将增加。
在平均电流保持不变的前提下，只能看到光衰减。 5，LED电流大小大家都知道LE。
