脉冲电流的测量

1.分流器法

根据欧姆定律，如果在测量电流的放电电路中放置已知的纯电阻，只要测量电阻上的电压，就可以测量放电电路中的电流。这是分流法的测量原理。

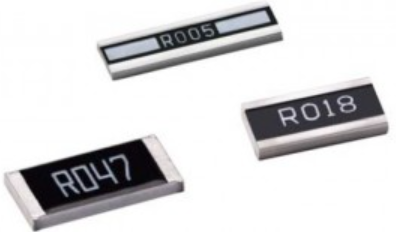

分流法也称为无感电阻法。分流器是测量大电流的标准测量工具。它是一个电阻低、电感低的电阻器。其电阻值一般为0.1~10mΩ，可测量的电流范围为几千安培到几十千安培。

2.光学法

光电系统传输的信号可以解决高压测试系统的绝缘和抗干扰问题。这种方法通常使用磁光效应，即法拉第效应。偏振光的偏振角在脉冲电流的磁场中旋转，电路中的脉冲电流可以从旋转角推导。

当线性偏振光沿平行于磁场的方向穿过某些材料时，它受到磁场的影响。极化平面旋转，并且通过测量旋转角度可以获得待测量的电流值。
